Energy Storage Series

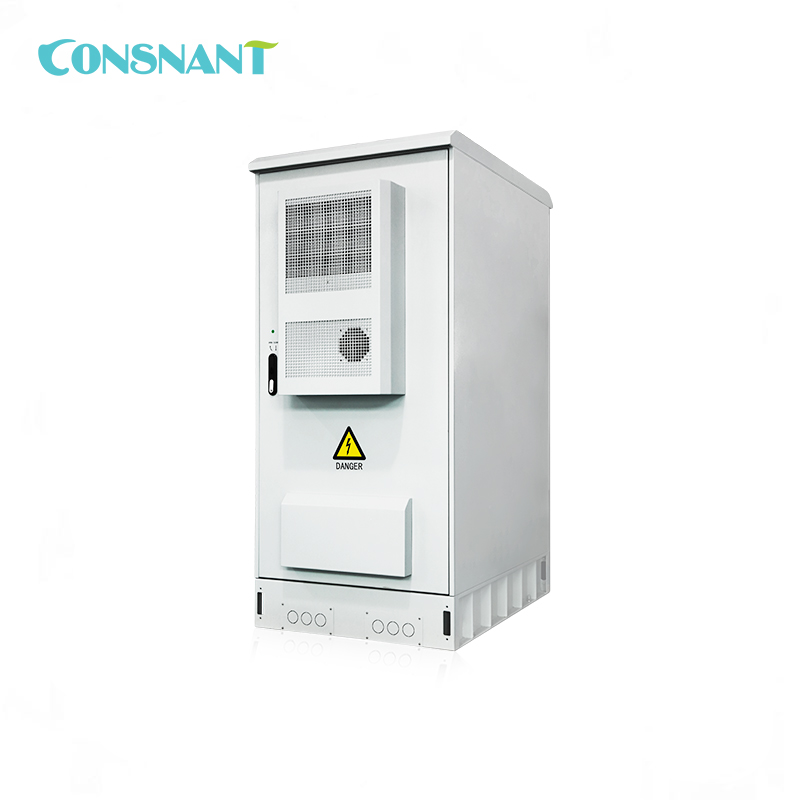

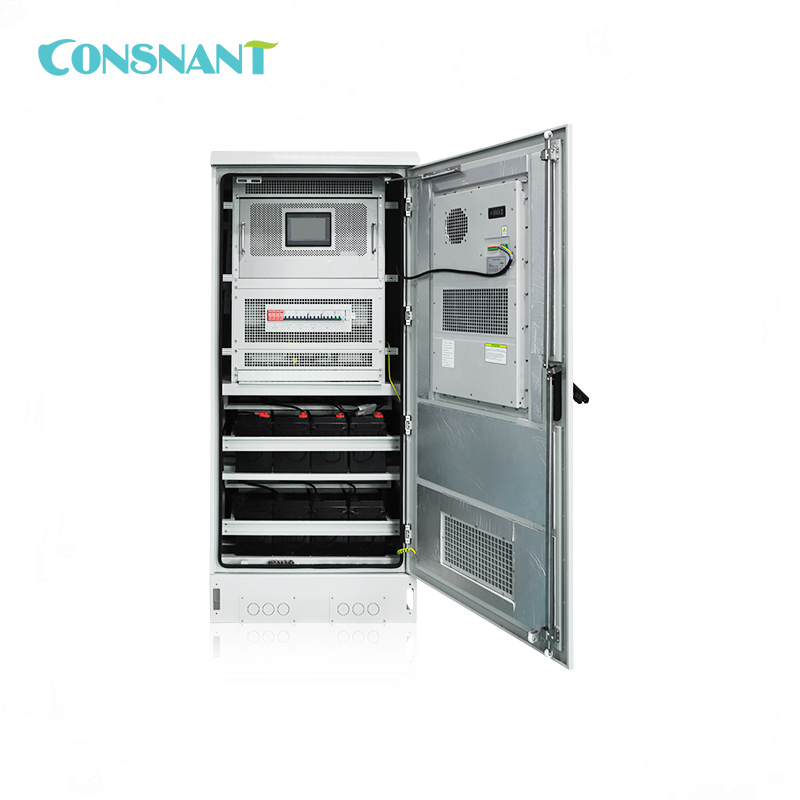

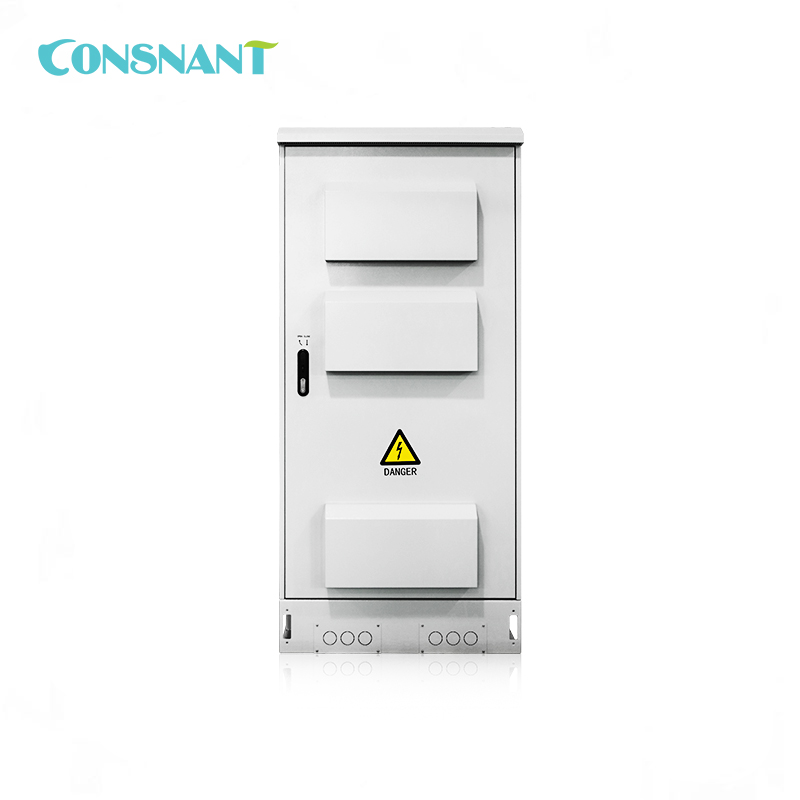

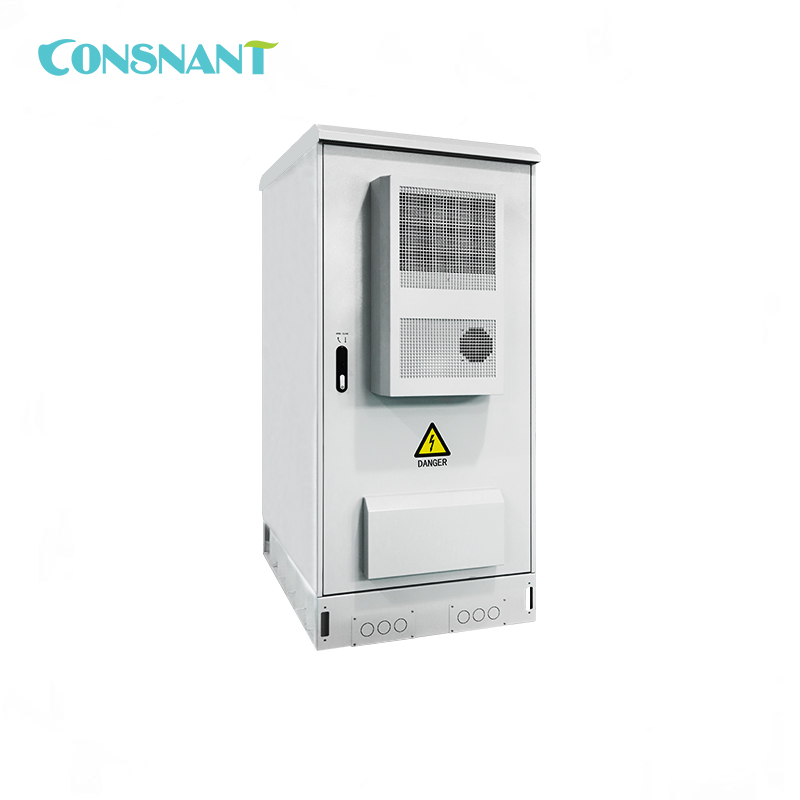

Onduleur extérieur IP55 avec climatiseur 10-40 kVA

Numéro de modèle : CNW330 10-40KVA

Capacité nominale : 10-40 kVA

Tension nominale : 208 VCA

Plage de tension d'entrée maximale : ±20%

Fréquence nominale : 50/60 Hz

  • Numéro d'article :

    CNW330 10-40KVA
  • Commande (MOQ) :

    1
  • Paiement :

    T/T
  • Origine du produit :

    China
  • Couleur :

    RAL7035
  • Port d'expédition :

    Shenzhen
  • Délai de mise en œuvre :

    3 weeks
  • Lester :

    273-602 Kg

Application

Notre onduleur extérieur série CNW330 est spécialement conçu pour les stations de base de télécommunication.Qu'il soit utilisé dans des sites distants ou dans des réseaux urbains, notre équipe professionnelle peut concevoir des solutions pour divers scénarios d'application, qu'ils soient extérieurs ou intérieurs, pour assurer le bon déroulement fonctionnement des équipements électriques.

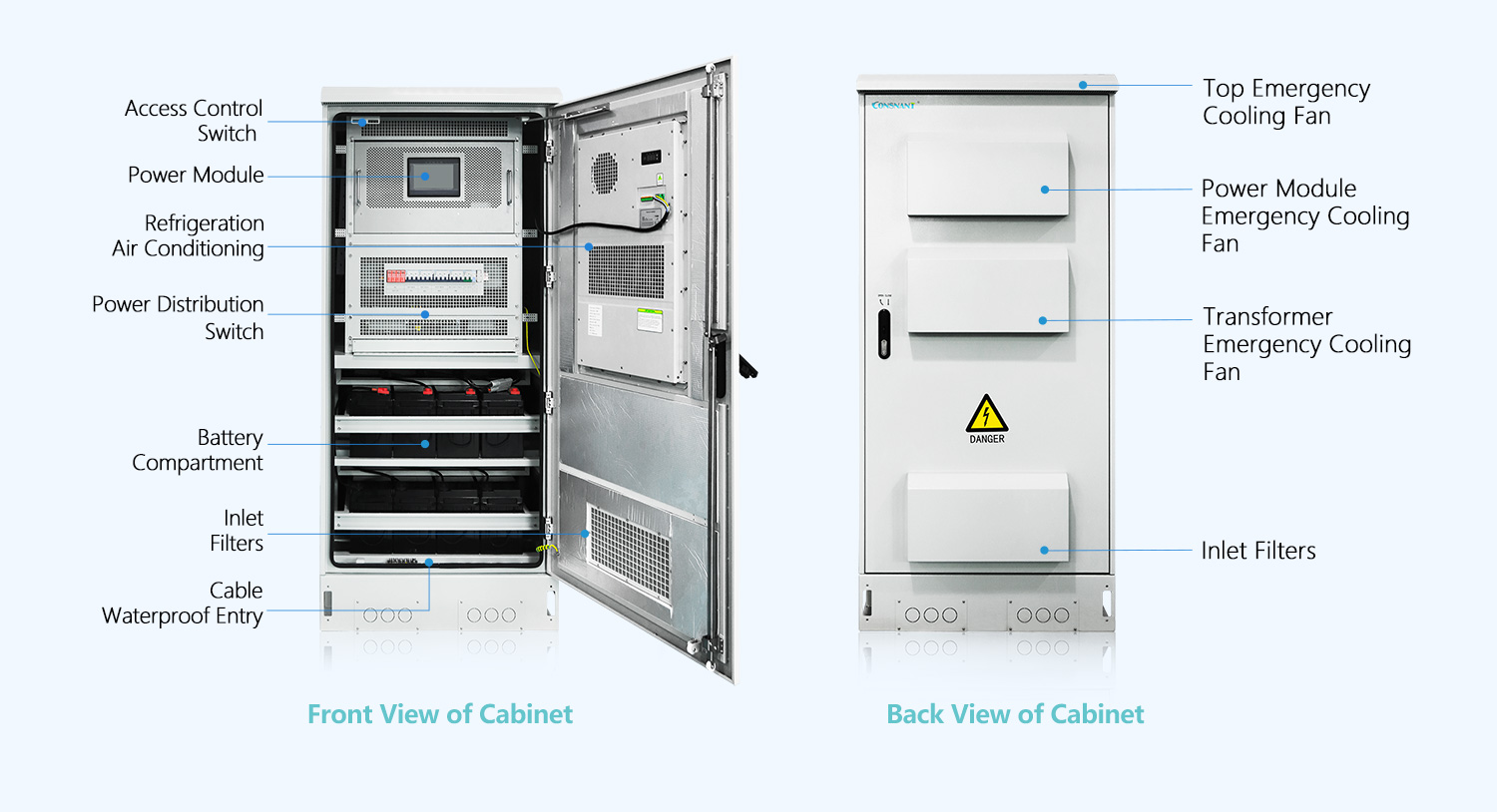

Schéma de disposition du système :

Outdoor UPS with air conditioner

L'onduleur est composé des blocs suivants :

REDRESSEUR

Convertit l'alimentation CA d'entrée en alimentation CC. Les fonctions sont les suivantes :

- Alimentation de l'onduleur en courant continu.

- Chargement automatique de la batterie. Charge d'entretien à 80 %, puis charge d'égalisation à tension constante.

Le courant de charge est limité à 15 % de la valeur Ah de la batterie (stockée en mémoire !). Ce courant de charge ne sera exécuté que lorsque la puissance totale ne dépassera pas 110 % de la valeur nominale.

BATTERIE EXTERNE

Fournit l'énergie réservée pour alimenter la charge lorsqu'il n'y a pas d'entrée d'alimentation vers l'onduleur.

FILTRE DE RÉDUCTION D'HARMONIQUES (en option)

Le filtre, situé à l'avant du redresseur, réduit la distorsion harmonique du courant d'entrée. Il est composé de deux inductances et de plusieurs condensateurs, et est protégé par un fusible.

ONDULEUR

Convertit le courant continu d'un redresseur ou d'une batterie en courant alternatif. Il reste opérationnel en permanence pour alimenter la charge.

INTERRUPTEUR STATIQUE

Permet de basculer automatiquement ou manuellement entre la sortie INVERTER et la sortie bypass BY-PASS en temps réel.

En même temps, ce commutateur statique dispose d'un dispositif de « protection contre le retour de courant » pour empêcher le retour de courant causé par des défauts SCR anormaux.

SWMB

Activez l'interrupteur SWMB et désactivez les autres interrupteurs SWIN, SWBY ou SWOUT ; l'onduleur sera alors isolé à des fins de maintenance. À ce stade, la charge peut continuer à être alimentée sans être affectée, car l'onduleur est hors tension (la tension n'est présente que dans le bornier d'entrée/sortie et la section des interrupteurs. En revanche, sur les onduleurs triphasés, la ligne neutre n'est pas séparée !).

Paramètres techniques

Modèle

CNW330-10K

CNW330-15K

CNW330-20K

CNW330-30K

CNW330-40KVA

Capacité

10 kVA

15 kVA

20 kVA

30 kVA

40 kVA

Paramètres du système

Relation entre le facteur de puissance de sortie cosφ et la charge

charge inductive de 0,5 à 0,8

100%

charge inductive de 0,8 à 1,0

100 à 80 %

Charge linéaire de 1,0

80%

charge capacitive de 0,8 à 1,0

80%

charge capacitive de 0,5 à 0,8

70%

Charge de l'ordinateur

80%

Efficacité globale (mode normal) Charge 100 %

92%

50% de charge

90%

Efficacité globale (modèle économique) :

100% de charge

98%

Courant de fuite maximal (mA)

100

Mode économie en veille

Fonction standard

Temps moyen entre pannes (MTBF) :

200 000 heures

Port de surveillance informatique

Configuration standard RS232, RS485 / MODBUS

Température de fonctionnement

-10° ~ 50 °C

Humidité relative maximale

95 % (sans condensation)

Refroidissement

Ventilation forcée (la vitesse du ventilateur varie en fonction de la charge et de la température)

Altitude maximale

Puissance nominale à 1000 m (augmentation de 100 m et diminution de -1 %), maximum 4000 m

Bruit (dB)

52 ~ 58

Classe de protection (EN 60529)

IP55

Méthode de ligne entrante et sortante

Bas/Dos

Norme de sécurité

\Règles de sécurité : GB4943, EN 50091-1 ; CEM : GB7260.2, GB/T 17626.2~5EMC, EN 50091-2

Paramètres physiques

Largeur (mm) W

900

1060

Profondeur * Hauteur (mm)

1200*1950

1295*1950

Poids (kg) (batterie non incluse)

273

299

311

454

602

Entrée du redresseur

Tension nominale

208 VCA triphasé à trois fils

Plage de tension

± 10 % (± 20 % réglable)

Fréquence nominale

Identification automatique 50/60 Hz

Gamme de fréquences

45 ~ 65

Fonction de démarrage progressif de la puissance d'entrée

Oui, 0-100 %, 10-300 secondes réglables

Facteur de puissance d'entrée cosφ

Jusqu'à 0,99 (avec filtre harmonique)

Composante harmonique du courant d'entrée (THDI)

Minimum<5% (avec filtre harmonique)

Courant d'entrée max. [A]

33

49

66

99

133

Sortie du redresseur

Tension de maintien (20°C)

Type de batterie 1 et 2 :V = (2,266 * él.) Vdc

Type de batterie 3 : V = (2,21 * él.) Vdc

Type de batterie 0 : la valeur de tension est comprise entre les types 1 et 2, et la plage de réglage de la valeur de tension V = (2,09~2,4) * el. [Vdc]

Tension de charge (20°C)

Type de batterie 1 et 2 :V(%Recharge<95%)= (2,32 * él.) Vcc

Type de batterie 3 :V(%Recharge<95%)= (2,4 * él.) Vcc

Type de batterie 0 : la valeur de tension est comprise entre les types 1 et 2, et la plage de réglage de la valeur de tension V = (2,09~2,4) * el. [Vdc]

Tension de charge maximale

(2,32 * él.) Vcc

Précision de la stabilisation de la tension de sortie du chargeur

1%

Composante de tension d'ondulation CC

≤1%

Batterie

Nombre d'unités (tension nominale)

16 unités (192 V CC)

Réglage du courant de charge

0,1 A x C10

Tension de fin de décharge de la batterie

Batterie 1, 2 et 3 : courant de décharge à vide, Vmin = (1,81 * él.) [Vdc]

Batterie 1, 2 et 3 : courant de sortie = Ah Capacité ; Vmin = (1,65 * él.) [Vdc]

Batterie 1, 2 et 3 : courant de sortie > Ah Capacité, Vmin = (1,60 * el.) [Vdc]

Type de batterie 0 : Valeurs par défaut d'usine, Vmin = (1,67 * él.) [Vdc]

Plage de réglage Vmin = (1,57~1,88)*él. [Vdc]

Sortie onduleur triphasé

Capacité nominale [KVA]

10

15

20

30

40

Puissance nominale [KW]

8

12

16

24

32

Tension nominale [V]

208 VCA triphasé à quatre fils

Courant nominal [A]

22

33

44

66

88

Réglage de la tension de phase

112~135 V (panneau de commande)

Facteur de crête (Ipeak/Irms)

3:1

Forme d'onde

Onde sinusoïdale

Déphasage de tension (degrés)

Charge 100% équilibrée

± 1'

Déphasage de tension (degrés)

Charge déséquilibrée à 100 %

± 2'

Différence de tension de phase

Charge 100% équilibrée

± 1 %

Différence de tension de phase

Charge déséquilibrée à 100 %

± 3 %

Teneur harmonique totale (THDv)

Charge 100 % linéaire

<2%

Teneur harmonique totale (THDv)

Charge 100 % non linéaire

<5%

Stabilité de la tension constante

± 1 %

Réponse en tension transitoire

± 5 % dans les 10 ms

Fréquence nominale

identique à l'entrée

Stabilité de fréquence

± 0,5 % en mode asynchrone ; pendant la synchronisation, ± 2 % (peut être réglé sur ± 1-5 %, actionné par le panneau)

Surcharge

600' / 10' / 1' (110/125/150% du courant nominal)

Court-circuit pendant 0,1 seconde

2 fois l'entrée

Efficacité de l'onduleur (100 % de charge)

90%

Entrée de dérivation triphasée

Capacité nominale [KVA]

10

15

20

30

40

Tension nominale [V]

208 VCA triphasé à quatre fils

Plage de tension d'entrée

±15 % (Peut être réglé à partir du panneau de commande à ± 10 %, ± 20 %)

Fréquence nominale [Hz]

50 / 60

Plage de tension

±2 % (Peut être réglé à partir du panneau de commande jusqu'à ± 5 %)

« STAND-BY ON » (Temps de commutation du bypass à l'onduleur en mode économique)

2 à 5 ms

Temps de commutation onduleur/bypass

<1 ms

Capacité de surcharge

10'/1'/18”(150/175/200% du courant nominal)

Configuration standard

Protection du courant d'alimentation
