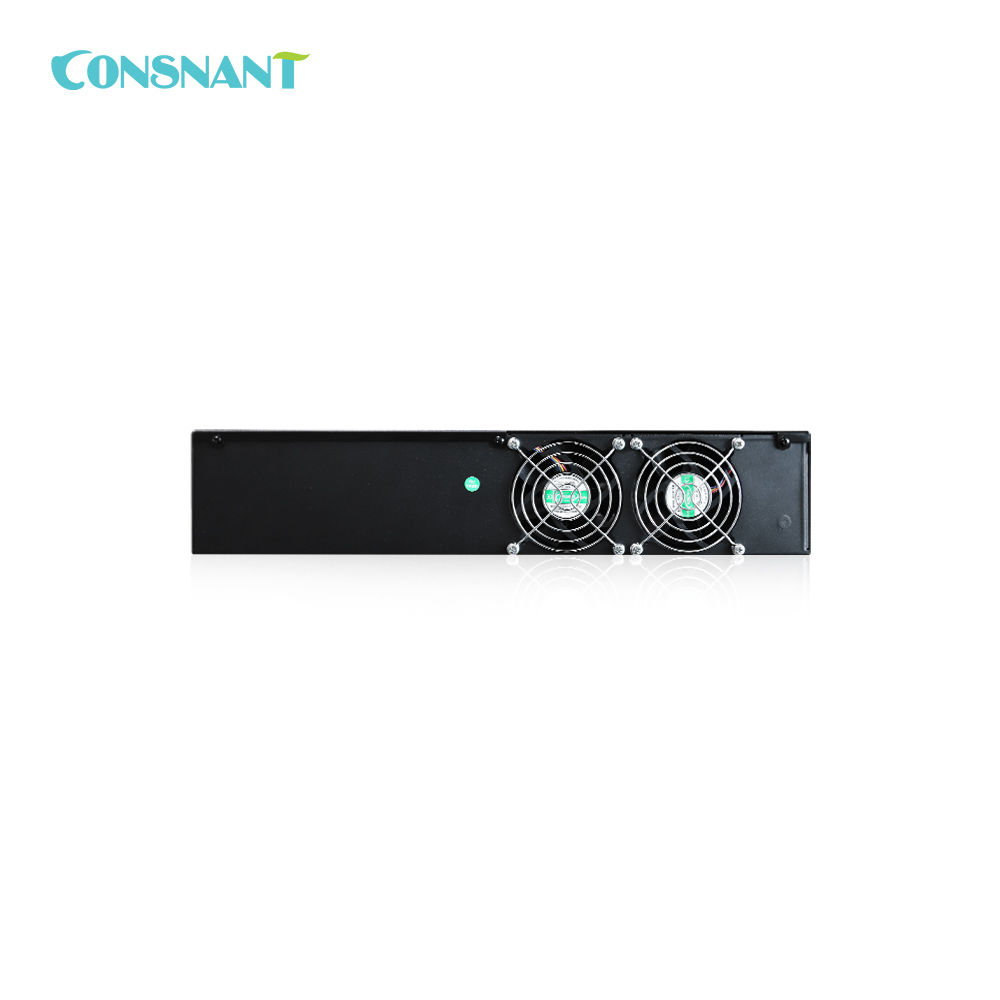

Onduleur solaire à montage en rack 5500W
CNR110 5500-48 5.5KW 48VDC
INTRODUCTION
Il s'agit d'un onduleur/chargeur multifonction, combinant les fonctions d'onduleur, de chargeur solaire et de batterie
chargeur pour offrir un support d'alimentation sans interruption avec une taille portable. Son écran LCD complet offre bouton de fonctionnement configurable par l'utilisateur et facile d'accès, tel que le courant de charge de la batterie, secteur/solaire priorité du chargeur et tension d'entrée acceptable en fonction de différentes applications.
Caractéristiques:
• Onduleur à onde sinusoïdale pure.
• Plage de tension d'entrée secteur configurable pour les appareils électroménagers et les ordinateurs personnels via la charge exigences.
• Courant de charge de batterie configurable en fonction des exigences de charge.
• Priorité du chargeur secteur/solaire configurable via le réglage de l'écran LCD.
• Compatible entrée secteur et entrée générateur.
• Redémarrage automatique pendant le rétablissement du secteur.
• Protection contre les surcharges/surchauffes/courts-circuits.
• Conception intelligente du chargeur de batterie pour optimiser les performances de la batterie.
• Fonction de démarrage à froid.
• Fonction de surveillance à distance via la carte SNMP (en option)
Architecture système de base
L'illustration suivante montre l'application de base de cet onduleur solaire. Il comprend également les appareils suivants pour avoir un système complet en cours d'exécution :
• Générateur ou secteur.
• Modules photovoltaïques.
Consultez votre intégrateur système pour d'autres architectures système possibles en fonction de vos besoins.
Cet onduleur peut alimenter toutes sortes d'appareils à la maison ou au bureau, y compris les appareils de type moteur tels que les tubes lumineux, les ventilateurs, les réfrigérateurs et les climatiseurs.
Figure 1 Système d'alimentation hybride

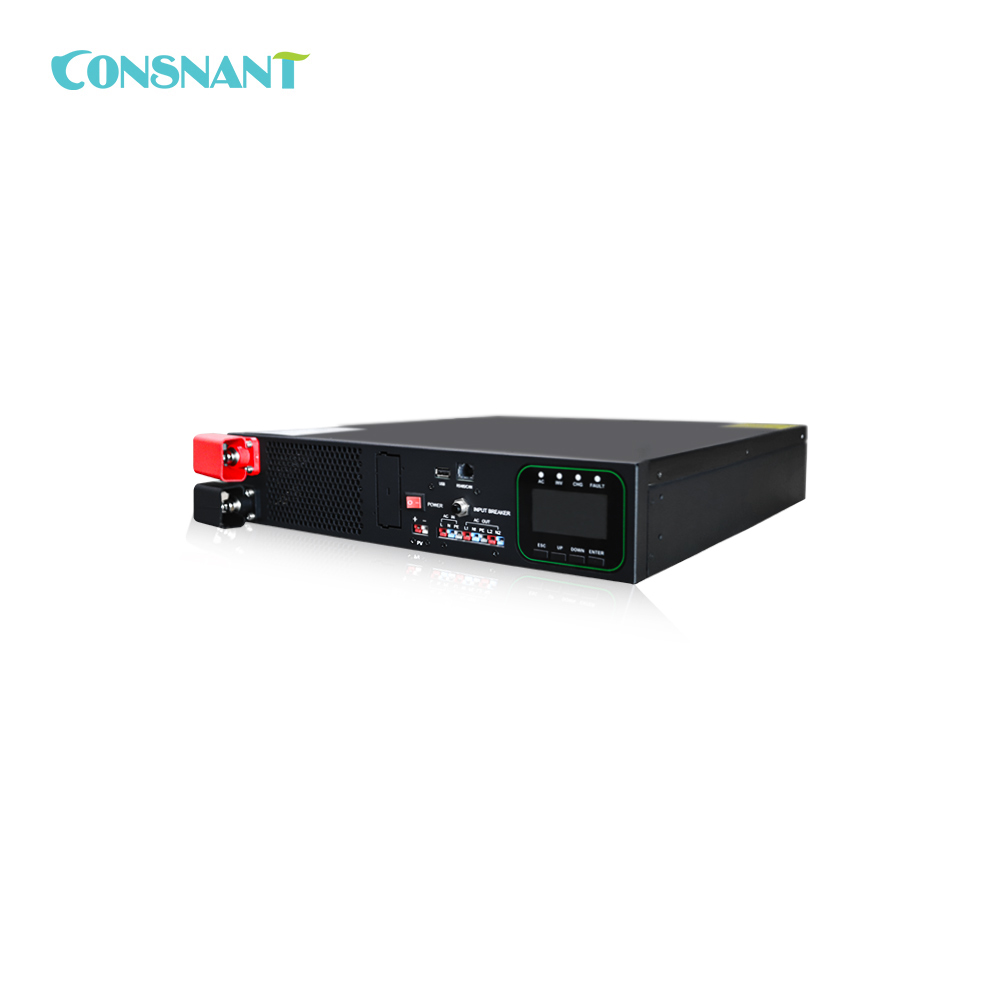

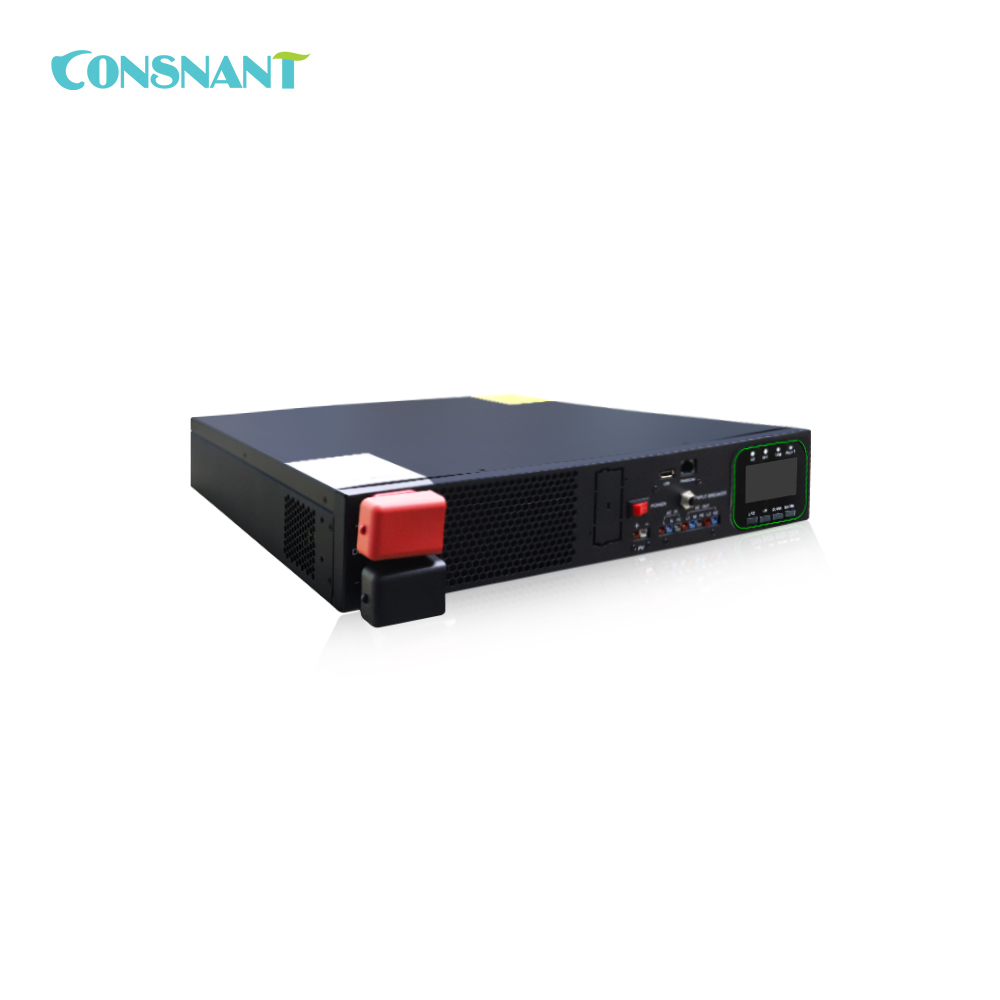

Présentation du produit
1. Écran ACL
2. Touches de fonction
3. Indicateur d'état
4. Indicateur de charge
5. Indicateur de défaut
6. Interrupteur marche/arrêt
7. Disjoncteur
8. Entrée secteur
9. Sortie secteur
10. Port de communication RS-232
11. Entrée photovoltaïque
12. Connecteur industriel positif de batterie
13. Connecteur industriel négatif de batterie
14. Fente pour carte à puce SNMP
Paramètres techniques:
Puissance de sortie nominale |
3.5KW |
5.5KW |
Forme d'onde de tension de sortie |
Onde sinusoïdale pure |
Régulation de la tension de sortie |
230Vac±5% |
Fréquence de sortie |
50Hz |
Efficacité maximale |
93% |
Protection de surcharge |
5s@±150 % de charge ; 10 s à 110 %~150 % de charge |
Capacité de pointe |
Puissance nominale 2* pendant 5 secondes |
Tension d'entrée CC nominale |
24.0Vdc |
48.0Vdc |
Tension de démarrage à froid |
23.0Vdc |
46.0Vdc |
Basse tension d'avertissement CC charger<50% charge≥50% |
23.0Vdc |
46.0Vdc |
22.0Vdc |
44.0Vdc |
Retour d'avertissement CC bas Tension charger<50% charge≥50% |
23.5Vdc |
47.0Vdc |
23.0Vdc |
46.0Vdc |
Basse tension de coupure CC charger<50% charge≥50% |
21.5Vdc |
43.0Vdc |
21.0Vdc |
42.0Vdc |
Haute tension de récupération CC |
32.0Vdc |
62.0Vdc |
Haute tension de coupure CC |
33.0Vdc |
63.0Vdc |
Aucune puissance de charge Consommation |
<35W |
Certificat de sécurité |
CE |
Plage de températures de fonctionnement |
-10℃ à 50℃ |
Température de stockage |
-15℃~60℃ |
Humidité |
5 % à 95 % d'humidité relative (sans condensation) |
Dimensions (P*L*H), mm |
300x110×475 |
Poids brut (kg) |
10.5 |
11.5 |
Montage de l'unité :
Lisez attentivement ce manuel et familiarisez-vous avec les procédures d'installation avant l'installation.
• Soyez très prudent lors de l'installation de la batterie et portez des lunettes de protection lors de l'installation du câble.batterie liquide acide. Une fois en contact avec l'acide de la batterie, rincez à temps la partie de contact avec de l'eau.
• Évitez de placer des objets métalliques près de la batterie pour éviter un court-circuit.
• Des gaz acides peuvent être générés lorsque la batterie est chargée, assurez-vous donc que l'environnement est bien aéré.
• Lors de l'installation de l'armoire, veillez à laisser suffisamment d'espace autour de la machine pour la chaleur dissipation; ne pas installer la machine et la batterie liquide au plomb dans la même armoire, afin de pour éviter les gaz acides générés lors du fonctionnement de la batterie qui peuvent corroder la machine.
• Chargez uniquement la batterie qui répond aux exigences de cette machine tout-en-un.
• Les faux points de connexion et les fils corrodés peuvent générer une grande chaleur qui peut faire fondre le l'isolation des fils, brûler le matériau environnant ou même provoquer un incendie, alors assurez-vous que le les connecteurs sont serrés et les fils doivent être fixés avec des attaches pour éviter de secouer lorsque déplacer la machine, provoquant le desserrage des connecteurs.
• Les fils de connexion du système doivent être sélectionnés en fonction de la densité de courant d'au plus supérieur à 5A/mm2.
• Lors de l'installation à l'extérieur, évitez les rayons directs du soleil et les infiltrations d'eau de pluie.
• Lorsque l'alimentation est coupée, il y a toujours une haute tension à l'intérieur de la machine, donc n'ouvrez pas ou touchez les composants internes et attendez que le condensateur soit déchargé.
• N'installez pas la machine tout-en-un dans des environnements difficiles tels que humides, graisseux, inflammables, explosif ou poussiéreux.
• N'inversez pas la polarité de l'extrémité d'entrée de la batterie de ce produit, sinon l'équipement pourrait facilement endommagé ou un danger imprévisible peut survenir.
• L'entrée secteur et la sortie CA sont à haute tension, donc ne touchez pas les connexions des fils.
• Lorsque le ventilateur fonctionne, ne le touchez pas pour éviter les blessures.
• Il est nécessaire de confirmer qu'il s'agit du seul dispositif d'entrée pour les charges nécessaires et il est interdit de l'utiliser en parallèle avec une autre alimentation CA d'entrée pour éviter tout dommage.
