Numéro d'article :
CNH110 10 - 20KVACommande (MOQ) :
1 pcsPaiement :
T/TOrigine du produit :
ChinaCouleur :
BlackPort d'expédition :
ShenzhenDélai de mise en œuvre :
3 weeksLester :

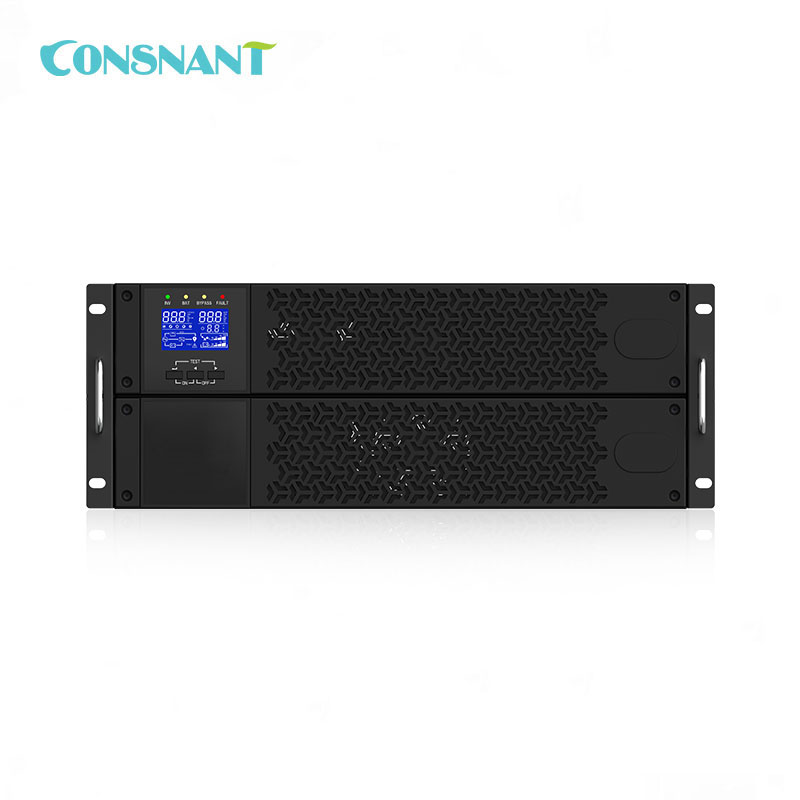

11.5-21.9 KgUPS en ligne à haute fréquence de bâti de support 10 - 20KVA
Description
Fonctionnalité:
1. Temps de transfert nul
Véritable UPS en ligne à double conversion, fournit la protection la plus complète des équipements critiques contre un large éventail de problèmes de qualité d'alimentation.
2. Basé sur le contrôle numérique DSP
Le contrôle numérique de base DSP avancé apporte des performances élevées de facteur de puissance d'entrée élevé, une faible distorsion, alimente la charge avec une alimentation CA à onde sinusoïdale parfaite.
3. Plage d'entrée secteur ultra large
Forte compatibilité avec l'environnement ultra électrique, restez bien avec un secteur ultra large de 90 V ~ 300 V, 40 ~ 70 Hz, réduisez considérablement la décharge de la batterie, prolongez la durée de vie de la batterie.
4. Meilleure capacité de chargement
Facteur de puissance de sortie jusqu'à 0,9 (1,0 en option), 50/60 Hz. Adaptation automatique, tension sélectionnable, s'adapte parfaitement à tout type d'application.
5. Compatible avec le groupe électrogène
Capable de fonctionner avec une large gamme de groupes électrogènes, d'isoler les fluctuations et le bruit du groupe électrogène, de fournir une alimentation électrique stable et propre à l'équipement utilisateur.
6. Facteur de puissance d'entrée élevé
Grâce à la technologie PFC à commande numérique, facteur de puissance d'entrée > 0,99, évitez efficacement la pollution électrique et économisez les dépenses énergétiques pour le client.
7. Conception fiable
Fabriqué avec un PCB double face à base de fibre de verre solide (FR4), société avec un composant de grande portée, améliore considérablement la fiabilité dans un environnement difficile, une ventilation bien conçue et un revêtement conforme, évite l'accumulation de poussière, améliore la résistance à la corrosion.
8. Ouvert à la personnalisation
Basé sur un contrôleur puissant et une architecture ouverte, le produit peut être personnalisé pour répondre aux besoins d'intégration d'un système automatique ou d'un système de supervision intelligent.
Paramètres techniques :
Modèle | CNH110 1KR | CNH110 1KRS | CNH110 2KR | CNH110 2KRS | CNH110 3KR | CNH110 3KRS | ||||
Capacité | VA/W | 1 kVA/900 W (1 kW en option) | 2 kVA/1,8 kW(2 kW en option) | 3 kVA/2,7 kW (3 kW en option) | ||||||
Topologie | UPS en ligne à double conversion | |||||||||
Phase | Entrée monophasée Sortie monophasée | |||||||||
Entrée secteur | Câblage | L/N+PE | ||||||||
Tension nominale | 208/220/230/240 VCA | |||||||||
Plage de tension | 90~300 VCA | |||||||||
Gamme de fréquences | 40 Hz-70 Hz | |||||||||
Facteur de puissance d'entrée | ≥ 0,99 | |||||||||
Sortie CA | Câblage | L/N+PE | ||||||||
Tension de sortie | 208/220/230/240 VCA | |||||||||
Régulation de tension | ±1% | |||||||||
Fréquence de sortie | 50/60 ± 4 Hz (mode de synchronisation) / 50/60 Hz ± 0,1 % (fonctionnement libre) | |||||||||
Forme d'onde | Onde sinusoïdale pure | |||||||||
Distorsion (THDV%) | <2 % (charge linéaire) <7 % (charge non linéaire) | |||||||||
Surcharge capacité | 1 min à 105 % ~ 125 % de charge nominale 30 s à 125 % ~ 150 % de charge nominale 0,5 s à > 150 % de la charge nominale | |||||||||
Efficacité | Mode CA/CA | 88% | 89% | 90% | ||||||
Mode CC/CA | 86% | 87% | 88% | |||||||
Batterie & Charge | Tension nominale de la batterie 1 | 24 V CC | 36 V CC Externe | 48 V CC Interne | 72 V CC Externe | 48 V CC Interne | 96 V CC Externe | |||
Interne | ||||||||||
Capacité de la batterie | 12V/7AH | Batterie externe dépend | 12V/7AH x4pcs | Batterie externe dépend | 12V/9AH x4pcs | Batterie externe dépend | ||||
X2pcs | ||||||||||
Temps de sauvegarde | > 6 minutes à demi-charge | > 6 minutes à demi-charge | > 6 minutes à demi-charge | |||||||
Courant de charge | Modèle standard avec batterie interne : 1 A Modèle à longue durée de sauvegarde : 4 A | |||||||||
Physique | Style de châssis | Monté en rack | ||||||||
Dimensions du rack | 1KR/1KSR/2KR/2KSR/3KSR : 438 mm (L) x 88 mm (2U) (H) x 360 mm (P) 3KR : 438 mm (L) x 88 mm (2 U) (H) x 500 mm (P) Batterie interne incluse | |||||||||
Poids (kg) | 13 | 8,5 | 18,5 | 11,5 | 21,9 | 12 | ||||
IHM | ÉCRAN LCD | Tension d'entrée secteur, fréquence, niveau de charge, mode de fonctionnement, état de santé | ||||||||
Normes Interface de communication | 1. PORT RS232 | |||||||||
Carte d'extension facultative | 2. Carte NMC : Prise en charge de la surveillance à distance de l'onduleur via l'application pour smartphone, la page Web, le logiciel de surveillance PC, prise en charge de l'arrêt du serveur/NAS 3. Carte MODBUS, 4. Carte USB 5. Carte relais (nécessite un assemblage selon la demande de commande avant l'expédition) | |||||||||
Environnement d'exploitation Endurance | Plage de température | -10~50℃ | ||||||||
Humidité relative | 0-98 % (sans condensation) | |||||||||
Acoustique Bruit | <55 dB à 1 mètre |
Note:
① La tension nominale de la batterie est personnalisable
② Les dimensions peuvent varier selon la lunette
③ La configuration des prises et des bornes sur le panneau arrière peut être différente selon les pays ou les régions selon la commande
④ Plus de personnalisation des paramètres, veuillez contacter le représentant commercial
