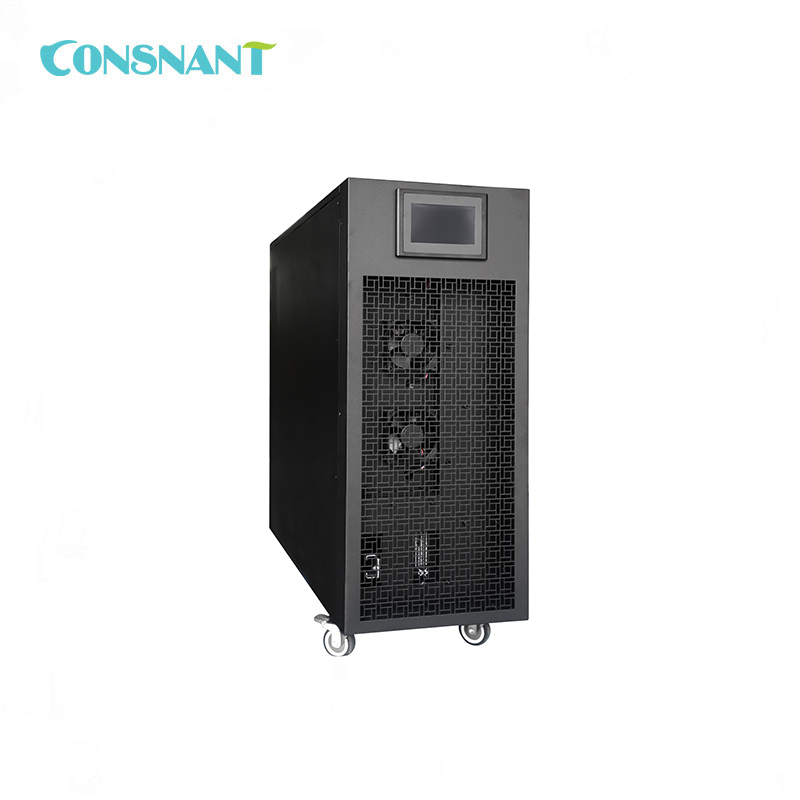

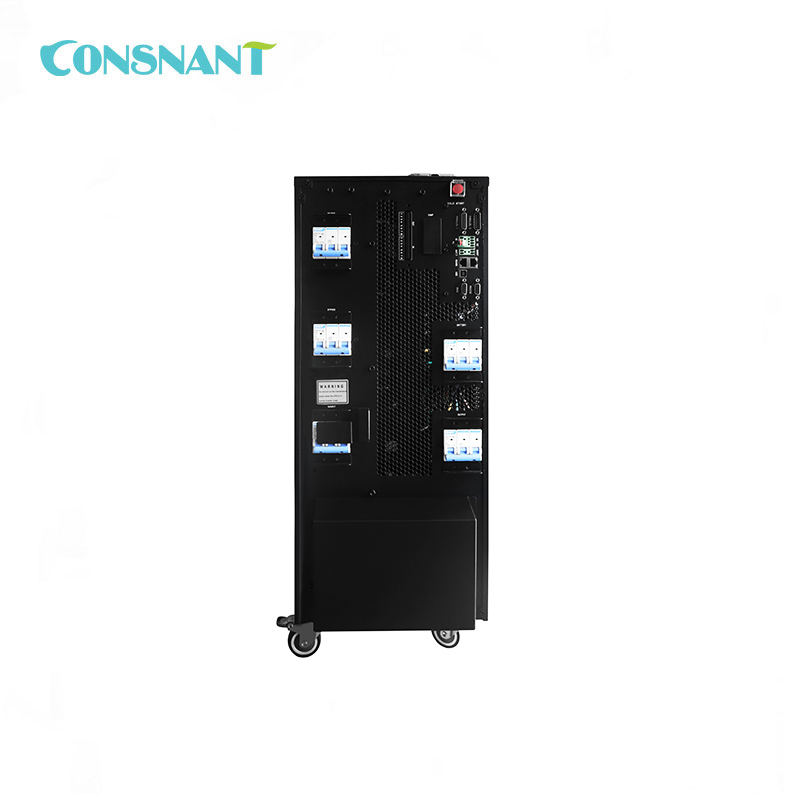

UPS en ligne haute fréquence 3P/3P 400V 10-20K
Numéro de modèle : CNH330 10 - 20 KVA
Capacité nominale : 10 à 20 KW
Tension nominale : 380/400/415VAC
Plage de tension d'entrée : 110 – 300 VCA
Fréquence nominale : 50/60 HZ
Numéro d'article :
CNH330 10 - 20KVACommande (MOQ) :
1 pcsPaiement :
T/TOrigine du produit :
ChinaCouleur :
BlackPort d'expédition :
ShenzhenDélai de mise en œuvre :
1 weekLester :
28-141 Kg3P/3P UPS en ligne haute fréquence 400 V 10-20K
Fonctionnalité:
● La technologie DSP garantit une grande fiabilité
Double puce DSP et MCU pour garantir la fiabilité du produit.
● Facteur de puissance de sortie 1
Pour les applications critiques, cet onduleur en ligne triphasé avec facteur de puissance de sortie 1,0 garantit une efficacité supérieure et des performances avancées.
● Adaptation des dernières diodes en carbure de silicium pour améliorer l'efficacité du système
Grâce à l'adaptation des dernières diodes en carbure de silicium, peu importe qu'elles soient en mode AC ou en mode batterie, l'efficacité est supérieure à 96 %.
● Doubles entrées
La série CNH330 est également disponible pour des entrées doubles en option afin de prendre en charge diverses entrées afin d'avoir une flexibilité pour la configuration du système.
● Chargeur très puissant pour raccourcir le temps de recharge
L'adaptation de la valeur nominale du chargeur équivaut à 30 % de la capacité de l'onduleur sur 10/20 Kva. La valeur nominale du chargeur est également de 20 % de la capacité de l'onduleur pour les modèles 30 Kva et supérieurs.
● Courant de charge réglable
Les utilisateurs peuvent ajuster le courant de charge via les paramètres LCD en fonction de diverses configurations de batterie.
● En parallèle jusqu'à 6 unités avec batterie commune
Prend en charge un maximum de 6 unités en parallèle avec une batterie commune pour le système parallèle.
● Écran LCD tactile couleur 5"
Écran LCD tactile couleur 5" intégré avec 500 journaux d'événements/données.
● Carte de contact sec à relais programmable en option
Définition de 4 ports à contact sec configurables via un logiciel pour diverses applications.
● Avertissement vocal/avis de code d'erreur
Intégré au haut-parleur pour avoir une voix humaine pour l'avertissement/ les codes d'erreur sont signalés au lieu des bips traditionnels.
● Capacité de surcharge élevée
Supporte une capacité de surcharge de 110 % pendant 60 min et jusqu'à 1 min condition de surcharge à 150 % de charge.
● Conception de batterie réglable
Le nombre de batteries connectées peut être ajusté de manière flexible en fonction de différentes demandes de puissance.
● La fonctionnalité de mot de passe dynamique optimise les performances du service
Ce mot de passe dynamique est généré automatiquement à partir de notre outil utilitaire exclusif. Chaque fois qu'il faut changer paramètres liés au service, cet outil utilitaire générerait un mot de passe unique sur une base temporelle. Il protège UPS contre les imprévus fonctionnement en raison de paramètres non autorisés.
● Fonction d'accès électrique
Le CNH330 est conçu pour offrir une alimentation flexible. d'ajuster le temps d'accès à l'électricité. Ce paramètre optimisera dimensionnement du générateur et réduire l’impact sur la source CA en ayant période de temps de visite différente pour différents systèmes UPS en parallèle lorsque le réseau AC est récupéré.
Technical Parameters:
|
MODEL |
10K(S)/10K(L) |
15K(S)/15K(L) |
20K(S)/20K(L) |
|
|
CAPACITY* |
10KVA / 10KW |
15KVA / 15KW |
20KVA / 20KW |
|
|
INPUT |
||||
|
Voltage Range |
Low Line Loss |
110 VAC(Ph-N) ± 3 % at 50% Load; 176 VAC(Ph-N) ± 3 % at 100% Load |
||
|
Low Line Comeback |
Low Line Loss Voltage + 10V |
|||
|
High Line Loss |
300 VAC(L-N) ± 3 % at 50% Load; 276 VAC(L-N) ± 3 % at 100% Load |
|||
|
High Line Comeback |
High Line Loss Voltage - 10V |
|||
|
Frequency Range |
46Hz ~ 54 Hz @ 50Hz system 56Hz ~ 64 Hz @ 60Hz system |
|||
|
Phase |
3 Phase with Neutral |
|||
|
Power Factor |
≧ 0.99 at 100% Load |
|||
|
OUTPUT |
||||
|
Phase |
3 Phase with Neutral |
|||
|
Output voltage |
360/380/400/415VAC (Ph-Ph) |
|||
|
208*/220/230/240VAC (Ph-N) |
||||
|
AC Voltage Regulation |
± 1% |
|||
|
Frequency Range (Synchronized Range) |
46Hz ~ 54 Hz @ 50Hz system; 56Hz ~ 64 Hz @ 60Hz system |
|||
|
Frequency Range (Batt. Mode) |
50 Hz ± 0.1 Hz or 60Hz ± 0.1 Hz |
|||
|
Overload |
AC mode |
100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% : immediately |
||
|
Battery mode |
100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min;>150% : immediately |
|||
|
Current Crest Ratio |
3:1 max |
|||
|
Harmonic Distortion |
≦ 2 % @ 100% Linear Load; ≦ 5 % @ 100% Non-linear Load |
|||
|
Transfer Time |
Line Battery |
0 ms |
||
|
Inverter Bypass |
0 ms (When phase lock fails, <4ms interruption occurs from inverter to bypass) |
|||
|
Inverter ECO |
<10 ms |
|||
|
EFFICIENCY |
||||
|
AC mode |
95.5% |
|||
|
Battery Mode |
94.5% |
|||
|
BATTERY |
||||
|
Standard Model |
Type |
12 V / 9 Ah |
12 V / 9 Ah |
|
|
Numbers |
(10+10)pcs |
(16+16)pcs |
||
|
Recharge Time |
9 hours recover to 90% capacity |
|||
|
Charging Current (max) |
2.0 A ± 10% (Recommended) 1.0~12.0A (Adjustable) |
|||
|
Charging Voltage |
+/-136.5 VDC ± 1% |
+/-218 VDC ± 1% |
||
|
Long-run Model |
Type |
Depending on applications |
||
|
Numbers |
20 |
32 ~ 40 (adjustable) |
||
|
Charging Current(max.) |
1.0~12.0A ±10% (Adjustable) |
|||
|
Charging Voltage |
+/-136.5 VDC ± 1% |
+/- 13.65 VDC * N ± 1% (N = 16~20) |
||
|
PHYSICAL |
||||
|
Standard Model |
Dimension, D X W X H (mm) |
630 x 250 x 826 |
||
|
Net Weight (kgs) |
124/126 |
139/141 |
||
|
Long-run Model |
Dimension, D X W X H (mm) |
630 x 250 x 826 |
||
|
Net Weight (kgs) |
28/30 |
43/45 |
||
|
ENVIRONMENT |
||||
|
Operation Temperature |
0 ~ 40°C (the battery life will down when > 25°C) |
|||
|
Operation Humidity |
<95 % and non-condensing |
|||
|
Operation Altitude** |
<1000m** |
|||
|
Acoustic Noise Level |
Less than 55dB @ 1 Meter |
Less than 58dB @ 1 Meter |
||
|
MANAGEMENT |
||||
|
Smart RS-232 or USB |
Supports Windows® 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix, and MAC |
|||
|
Optional SNMP |
Power management from SNMP manager and web browser |
|||
*Derate capacity to to 90% when the output voltage is adjusted to 208VAC.
**If the UPS is installed or used in a place where the altitude is above than 1000m, the output power must be derated 1% per 100m.
***Product specifications are subject to change without further notice.
