Série sur le stockage d'énergie

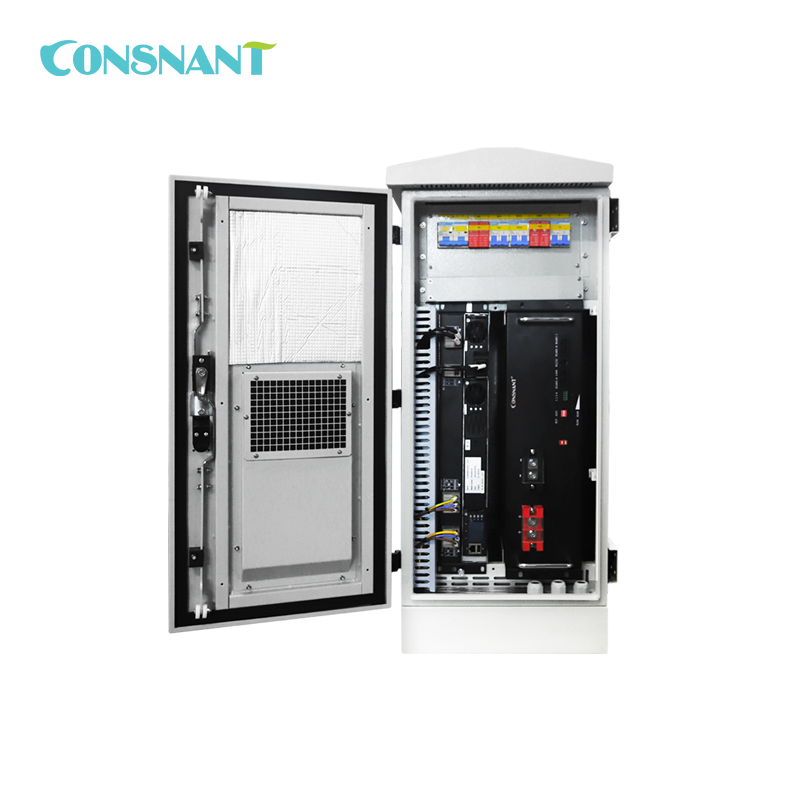

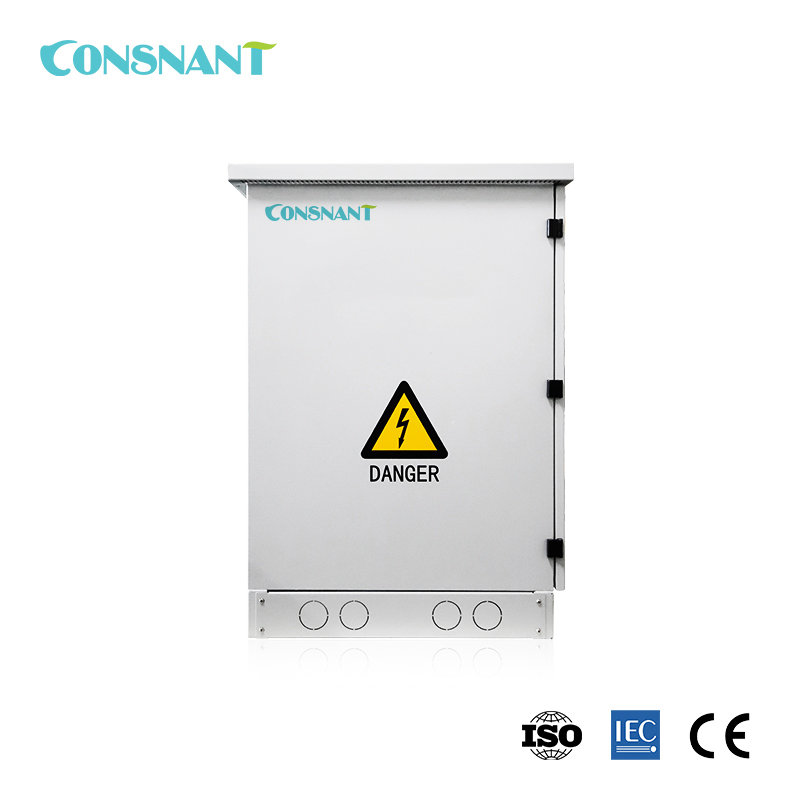

Système d'alimentation hybride extérieur 48 V CC 50 A



Modèle : OD-TISS4850

Tension nominale : 220/230/240 VCA

Fréquence nominale : 50/60 Hz

Facteur de puissance de sortie : 1,0

Plage de température d'utilisation : -40℃~+50℃



Domaine d'application :

Zone locale

Télécom

Feux de signalisation

Réseaux

Vidéosurveillance

  • Numéro d'article :

    OD-TISS4850
  • Commande (MOQ) :

    10 pcs
  • Paiement :

    T/T
  • Origine du produit :

    China
  • Couleur :

    RAL7035
  • Port d'expédition :

    Shenzhen
  • Délai de mise en œuvre :

    3 weeks
  • Lester :

    100 Kg

Système d'alimentation hybride extérieur 48 V CC 50 A



Application:

Le système d'alimentation hybride extérieur de la série OD-TISS4850 est intégré à une alimentation complémentaire multi-énergie

alimentation, système de stockage et de secours sur batterie, système de refroidissement, système de surveillance pour fournir une alimentation sûre et fiable



environnement pour les équipements extérieurs, tels que les feux de circulation, les caméras de surveillance routière, etc.



Alimentation électrique fiable :

Le système est conçu pour une utilisation efficace de l’énergie propre, réduisant ou éliminant la dépendance à l’égard de l’énergie propre.

réseau électrique. Normalement, le système est alimenté par des panneaux solaires, l'alimentation de l'onduleur, la charge CC et

charge également les batteries. Parallèlement, l'onduleur convertit le courant continu en courant alternatif pour alimenter

Charges CA. En l'absence d'énergie solaire ou en cas d'ensoleillement insuffisant, le système bascule sur le secteur.

pour alimenter ou activer l'alimentation de secours. Les modes d'alimentation interactifs ont été améliorés.



la sécurité et la stabilité du système.

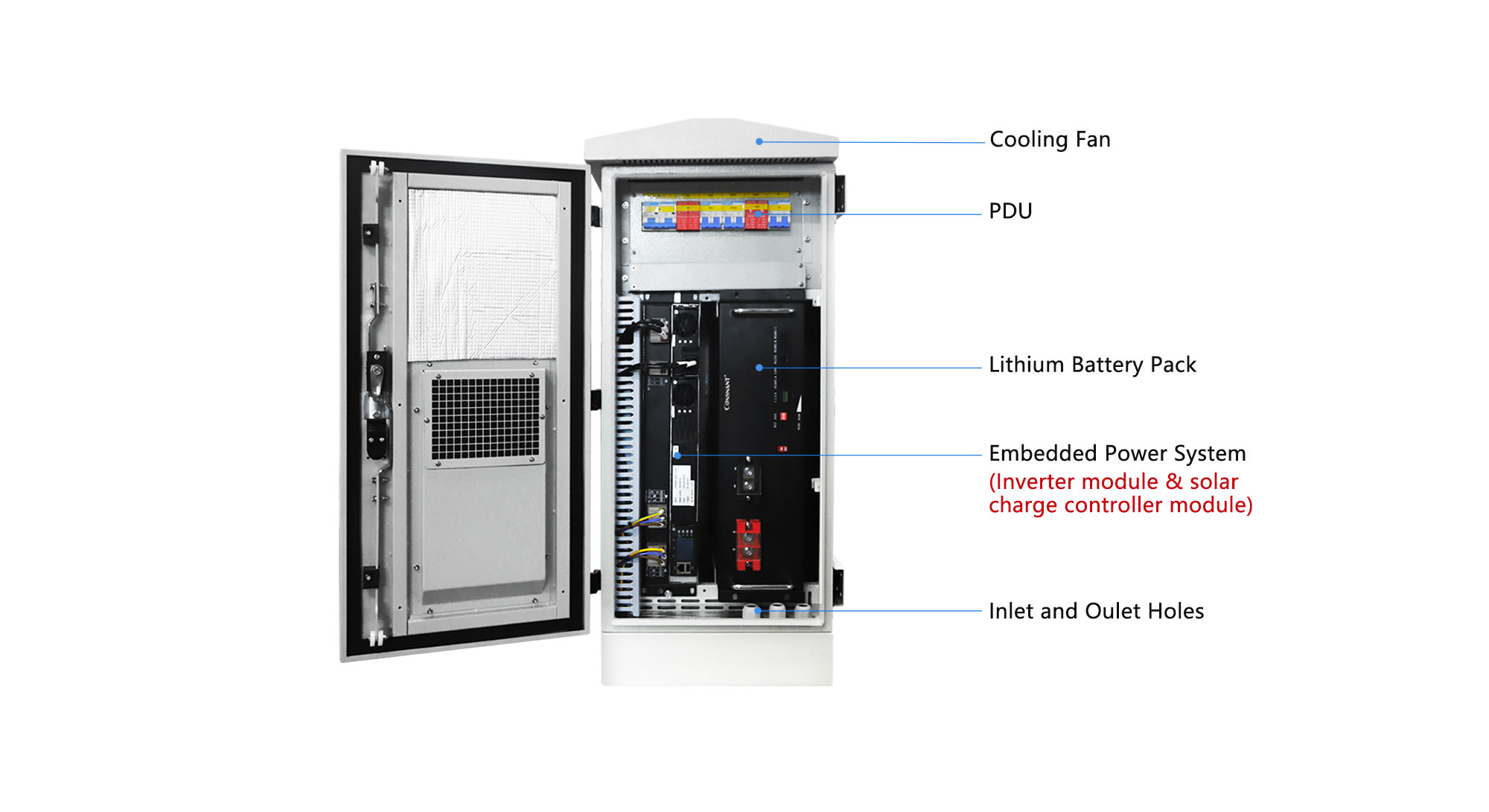

Présentation du système :

Embedded Power System

La configuration du système prend en charge 1 hot modules onduleurs interchangeables et 1 chaud Charge solaire basse tension échangeable module de contrôle. La surveillance du système le module a des fonctions de gestion de batterie et les fonctions de surveillance du système électrique. Il peut être configuré avec les paramètres appropriés plusieurs capteurs pour atteindre les objectifs environnementaux surveillance. Il peut également fournir une connexion RS485 interfaces de communication pour télécommande surveillance et fonctionnement sans pilote.

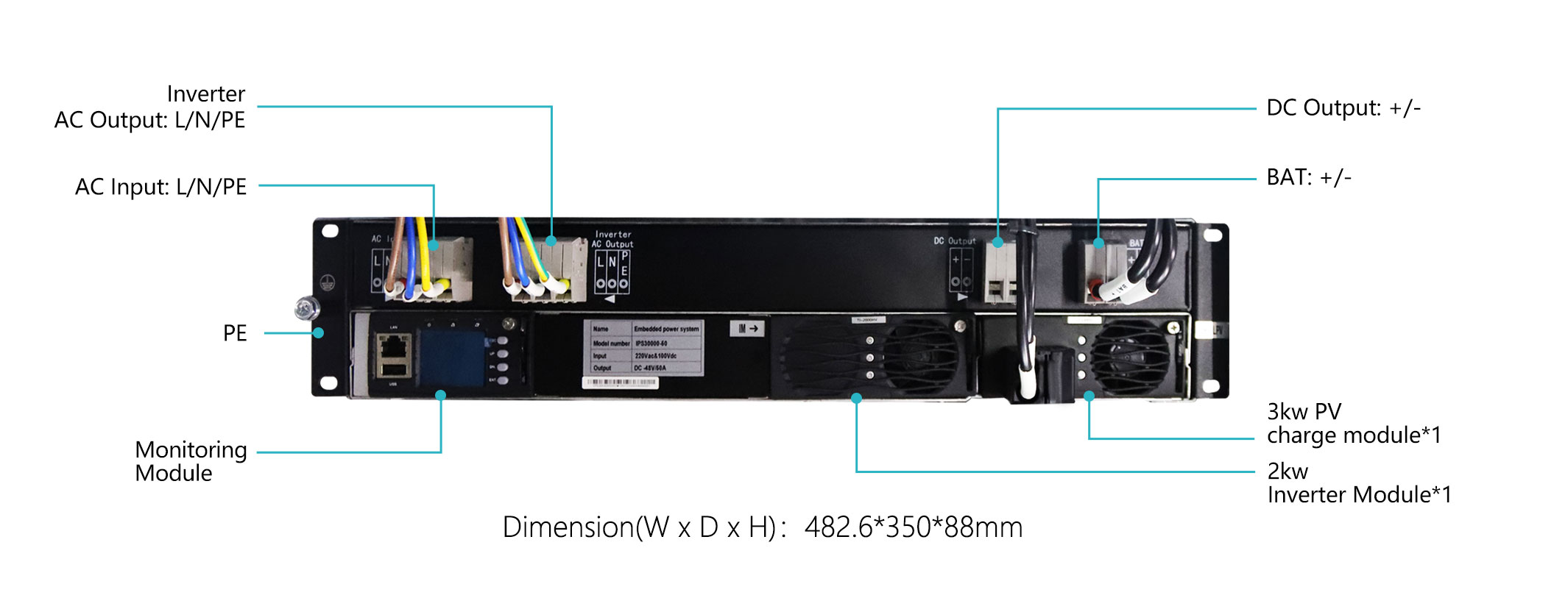

Cadre d'alimentation intégré :

Embedded Power Supply Frame



Spécifications techniques :



Modèle OD-TISS4850
Capacité 2 kW
Entrée CA
Tension d'entrée 220 VCA 50/60 Hz
Plage de tension d'entrée 176 Vca à 265 Vca
Gamme de fréquences 47 Hz ~ 53 Hz
Courant d'entrée max. 20A
THD du courant d'entrée <5 % à pleine charge résistive pure en sortie
Facteur de puissance 0,99 à pleine charge résistive pure en sortie
Entrée PV
Tension d'entrée 100 Vcc
Plage de tension d'entrée 58 Vcc ~ 150 Vcc
Tension d'entrée maximale 165 Vdc (l'alimentation ne peut pas être endommagée)
Courant d'entrée maximal 45A
Efficacité MPPT ≥ 99,9 %
Sortir
Tension nominale de sortie CC 54,5 V
Plage réglable de tension de sortie CC 43,2 Vcc ~ +58 Vcc
Courant de sortie maximal CC Courant constant 52A
Tension nominale de sortie CA 220 Vca/230 Vca (en option)
Fréquence de sortie Fréquence nominale 50 Hz/60 Hz (fréquence en option)
Puissance de sortie CA 2000 VA
Batterie
Tension de la batterie 48 V CC
Courant de charge et de décharge de la batterie 1C
Capacité de la batterie 50~100AH
Taille de la batterie 3U
Tension d'entrée 42 Vcc ~ 58 Vcc
Courant d'entrée maximal 62,5 A (RMS)
Tension d'entrée maximale 60 Vdc (l'alimentation ne peut pas être endommagée)
Configurations
Structure Espace de distribution d'alimentation CA et CC 1U
Espace pour module onduleur 1U et espace pour module PV et SMU
Pack de batteries au lithium 3U 48 V CC
MTBF
Module (Magnitude : 10) 10 000 heures (25 ℃, entrée nominale, sortie à pleine charge, méthode de prédiction des contraintes du noyau de cloche)
Système (Magnitude : 10) 10 000 heures
Conditions environnementales
Utiliser la température -40~50℃
Humidité 5% HR ~ 90% HR
Altitude 3000 m
Bruit sonore ≤60 dB(A)
Module de refroidissement par air pulsé Le vent avant sort après le vent avant
Refroidissement par air pulsé de l'armoire Entrée d'air par le bas, sortie d'air par le haut
Caractéristiques physiques
Poids (kg) 100 KG
Dimensions de l'armoire (L x P x H) mm 530*350*840mm
