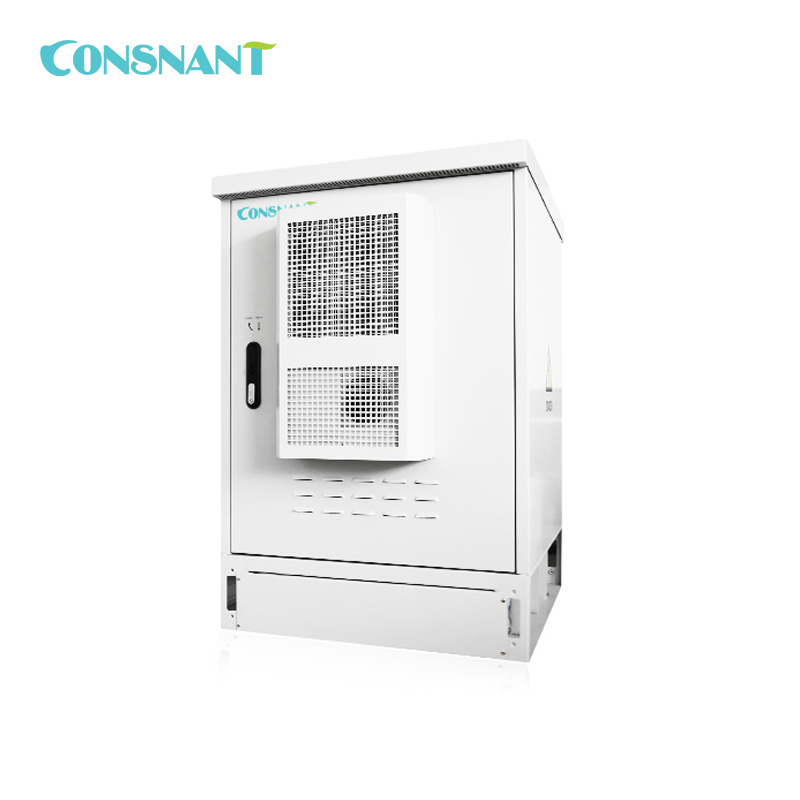

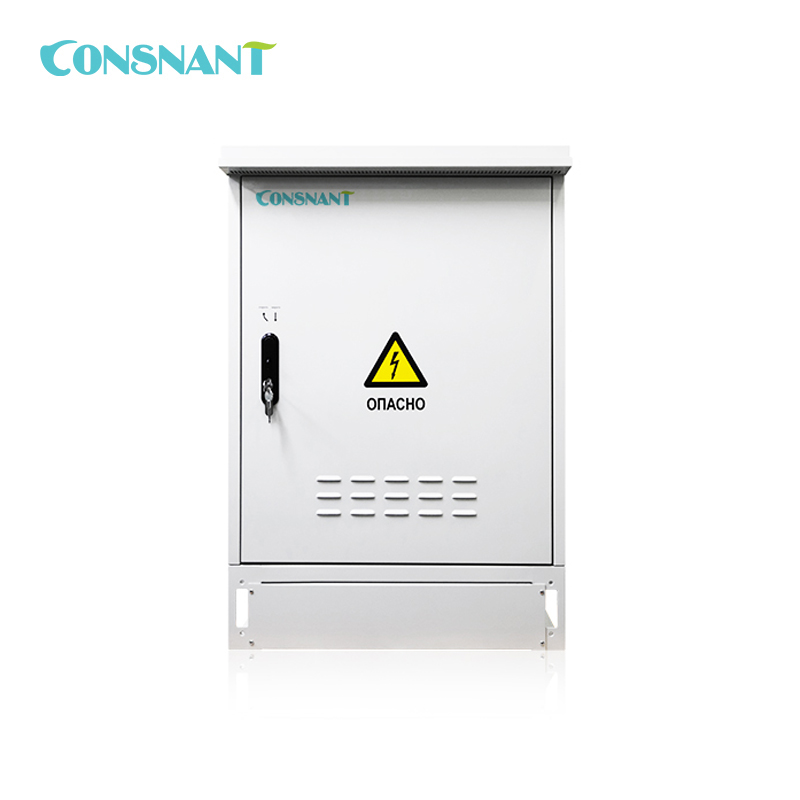

Système d'alimentation hybride extérieur pour télécommunications 48 V CC 100 A

Modèle : OD-TRIS-48100

Tension nominale : 220/230/240 V CA

Fréquence nominale : 50/60 Hz

Facteur de puissance de sortie : 0,99

Plage de température d'utilisation : -20℃～＋45℃

Domaine d'application :

Station de base de communication

Numéro d'article :
OD-TRIS-48100
Commande (MOQ) :
10 pcs
Paiement :
T/T
Origine du produit :
China
Couleur :
RAL7035
Port d'expédition :
Shenzhen
Délai de mise en œuvre :
3 weeks
Lester :
＞200 Kg

Renseignez-vous maintenant

Description du produit

Ce produit intègre l'alimentation de l'onduleur, l'alimentation du redresseur, l'alimentation photovoltaïque (en option), le système de refroidissement et le système de surveillance de l'alimentation et de l'environnement, offrant un environnement de fonctionnement sûr et fiable pour les équipements de communication et peut être largement utilisé sur les sites de stations de base de communication extérieures.

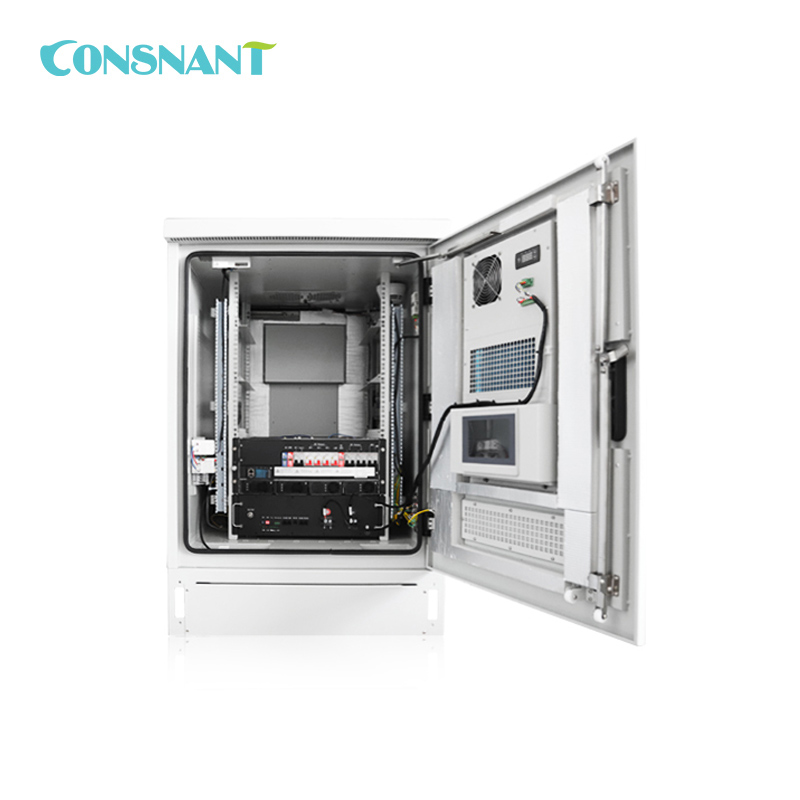

Ce produit comprend l'ensemble des composants suivants :

- Armoire

- Module onduleur

- Module redresseur

Batterie au lithium 48 V 50 Ah

- Système de surveillance

- Système de contrôle de la température

Configuration:

Configuration
Système	Module de surveillance	1 unité
	Module onduleur : 2 kW	2 unités
	Module redresseur : 30 A/50 A/75 A	2 unités
	Module solaire (en option)	50 A (Plage de tension d'entrée : 60~150 Vcc)
Pouvoir distribution unité	Distribution CA	SPD	SPD côté AC
		1 voie d'entrée du disjoncteur MCB : 1×63A/4P
	Distribution CC	SPD	SPD du côté DC
		Batterie	2 circuits de fusibles d'entrée de batterie : 2 × 300 A / 100 kA
		Sortie de charge	6 voies de courant de sortie ≤ 50 A, parmi lesquelles : Charge prioritaire : 2 sorties (1 disjoncteur 32 A, 1 disjoncteur 16 A) Charge non prioritaire : 4 sorties (1 disjoncteur 63 A, 1 disjoncteur 32 A, 2 x 16A MCB)
espace réservé aux équipements utilisateurs		11U
unité de contrôle de température		1 climatiseur mural de 500 W avec 2 résistances chauffantes de 150 W ; 2 modules de ventilation
Autres		Capteur de porte ; capteur d'eau ; capteur de fumée ; capteur de température et d'humidité

Caractéristiques:

Boîtier de classe de protection LP55/LP56 et doté d'un revêtement protecteur résistant à la corrosion.
Utilisation d'une technologie de contrôle numérique DSP avancée, conception à double conversion en ligne.
Large plage de tension et de fréquence d'entrée.
Compatible avec une carte SNMP pour la surveillance à distance en temps réel.
Système de surveillance de l'alimentation et de l'environnement.
Le chauffage ou la climatisation sont optionnels, pour les températures basses et élevées.
Conception intégrée de multiples fonctions de protection.
Module d'alimentation UPS standard de type rack 19 pouces pour une installation et une maintenance faciles.
Compatible avec les batteries VRLA et les blocs-batteries lithium-ion.
Conception personnalisée possible, avec possibilité de réserver de l'espace pour l'équipement de l'utilisateur.
Démarrage automatique après la mise sous tension.
La plage de températures de fonctionnement est de -20°C à +45°C.

Spécifications techniques

Modèle	OD-TRIS-48100
Entrée CA
Tension d'entrée CA nominale	Monophasé 220 Vca / Triphasé 380 Vca
Plage de tension d'entrée	85 Vca ~ 300 Vca
Fréquence de la tension alternative d'entrée	45 Hz ~ 65 Hz
Courant d'entrée maximal	≤55A (Monophasé)
Facteur de puissance	≥0,99
Sortir
Plage de tension de sortie CC	42 Vcc ~ 58 Vcc
Tension nominale de sortie CC	54,5 V
Sortie maximale CC	Courant constant 52 A
Fréquence de sortie	Fréquence nominale 50 Hz/60 Hz (fréquence optionnelle)
Tension nominale de sortie CA	220 Vca/230 Vca (en option)
Puissance de sortie CA	2000 VA
Batterie
Tension de charge	54,75 V CC
Tension nominale	48V
Capacité nominale	50 Ah
Taille de la batterie	3U
Courant de charge maximal	25A
Courant de décharge maximal	50A
Mécanique
Dimensions (mm)	Armoire	800 (L) × 900/1000 (P) × 1200 (H) sans/avec climatisation
	Équipement utilisateur espace	Hauteur : 3U ; largeur : 19 pouces
	Module onduleur : 2 kW	106,4 (L) x 291 (P) x 41,5 (H)
	Module redresseur : 50 A	106,5 (L) x 286 (P) x 41,5 (H)
Poids du système (kg)	>200
Environnement
Température de fonctionnement	-20℃~+45℃
Température de stockage	-40℃~+70℃
Humidité relative	5 % HR ~ 90 % HR
Altitude	≤3000m (Réduire la puissance à utiliser si au-dessus de 3000m)
