Plage de température de stockage : -40℃~+70℃
Champ d'application:
Numéro d'article :
OD-TRSS-48300/OD-TRSS-48600Commande (MOQ) :
10 pcsPaiement :
T/TOrigine du produit :
ChinaCouleur :
RAL7035Port d'expédition :
ShenzhenDélai de mise en œuvre :
3 weeksLester :

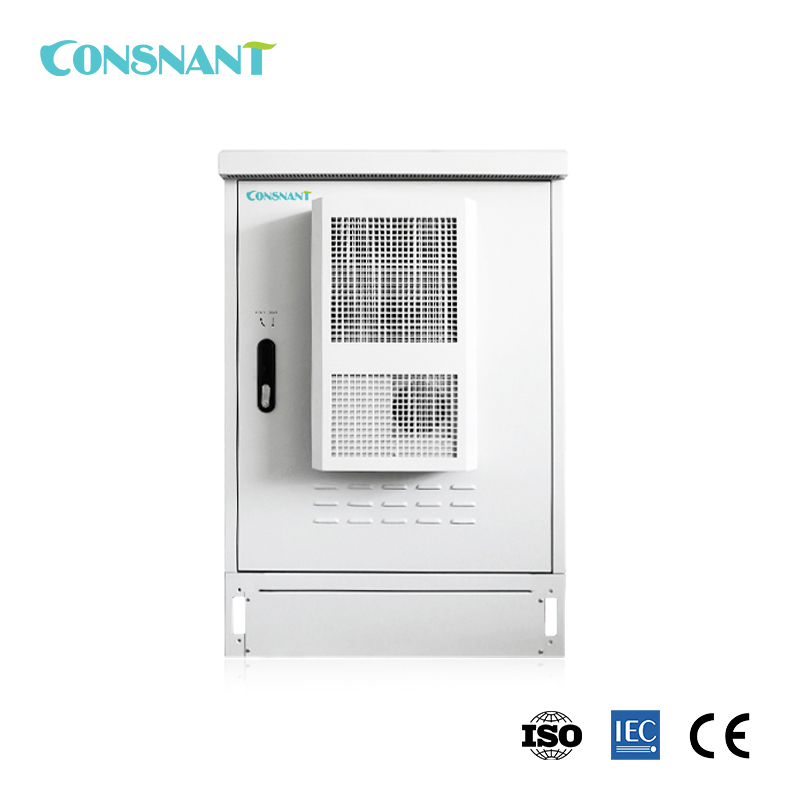

100 KgLe système solaire CND48200 (ci-après dénommé système solaire) est un système d'énergie solaire qui peut être utilisé directement à l'extérieur.
Principe de fonctionnement:
Grâce au module solaire, le réseau de cellules solaires transforme l'énergie solaire en -48 V DC, qui est ensuite collectée dans la distribution DC ; en même temps, le courant alternatif entre dans le module redresseur et est redressé et transformé en courant continu -48 V qui est ensuite collecté dans la distribution CC. La sortie du module solaire et du module redresseur est rassemblée puis fournie à l'équipement de communication dans plusieurs canaux.
1. Dans des circonstances normales, le système d'alimentation fonctionne en état de charge flottante parallèle (FC), c'est-à-dire que le module redresseur, le module solaire, la charge et la batterie fonctionnent en parallèle ; le module solaire et le module redresseur alimentent non seulement l'équipement de communication, mais fournissent également un courant FC pour la batterie.
2. Dans des circonstances normales, l'énergie solaire et le secteur alimentent normalement, et le courant de charge pour la charge de sortie du système et la batterie est fourni par le module solaire. Si la puissance de sortie du module solaire ne peut pas répondre à toutes les charges, le module redresseur complétera la puissance pour maintenir le fonctionnement normal de l'équipement de communication.
3. Lorsque la sortie du secteur est éteinte, le module redresseur cesse de fonctionner et l'énergie solaire fournit de l'énergie normalement. Le courant de charge pour la charge de sortie du système et la batterie est fourni par le module solaire. Si la puissance de sortie du module solaire ne peut pas répondre à toutes les charges, la batterie complétera la puissance pour maintenir le fonctionnement normal de l'équipement de communication.
4. Lorsque l'alimentation secteur de sortie est coupée, le module redresseur cesse de fonctionner et le module solaire ne peut pas fournir d'alimentation normalement. La charge de sortie du système est alimentée par la batterie pour maintenir le fonctionnement normal de l'équipement de communication. Lorsque la batterie se décharge pendant un certain temps et remplit les conditions pour démarrer le DG, l'unité de surveillance envoie un signal pour démarrer le DG. Lorsque le DG fonctionne normalement, il peut fournir une alimentation d'entrée CA au module redresseur, et le module redresseur alimentera à nouveau l'équipement de communication et chargera la batterie pour compléter la puissance consommée. Lorsque le DG atteint les conditions d'arrêt, l'unité de surveillance envoie un signal d'arrêt, le DG cesse de fonctionner.
L'unité de surveillance gère les fonctions de distribution d'énergie solaire, de distribution d'alimentation secteur CA, de distribution d'alimentation CC et de DG de manière centralisée, et reçoit en même temps les informations de fonctionnement du module redresseur et du module solaire via le mode de communication CAN et effectue le contrôle correspondant. L'unité de surveillance dispose également de fonctions de surveillance telles que la gestion de la batterie, la protection LLVD, la protection de la batterie, l'acquisition de signaux et les alarmes, et peut effectuer des communications en arrière-plan. L'unité de surveillance peut également être connectée à un ordinateur local en mode RS232.
Champ d'application
Caractéristiques:
Caractéristiques |
Description |
Caractéristique du module
|
Le module solaire a une fonction de suivi du point de puissance maximale. La précision maximale de suivi du point de puissance est supérieure à 99,5 % |
Le module redresseur adopte la technologie de compensation active du facteur de puissance, la valeur du facteur de puissance est jusqu'à 0,99 |
|
La plage de fonctionnement normale de la tension d'entrée AC est de 85Vac ~ 290Vac |
|
La plage de fonctionnement normale de la tension d'entrée solaire est de 60Vdc ~ 150Vdc |
|
L'efficacité maximale du module redresseur est supérieure à 96 % (R48-3200) |
|
L'efficacité maximale du module solaire est supérieure à 98% |
|
Le module solaire et le module redresseur ont une densité de puissance élevée |
|
Le module solaire et le module redresseur adoptent la technologie d'échange à chaud non destructive, c'est-à-dire Plug-and-Play. Il faut moins d'une minute pour remplacer le module solaire et le module redresseur |
|
Le module solaire et le module redresseur ont une fonction de protection contre les surtensions de sortie, y compris une protection contre les surtensions matérielles et une protection contre les surtensions logicielles. Et la protection contre les surtensions du logiciel a deux modes en option : le premier mode de verrouillage de surtension, le quatrième mode de verrouillage de surtension |
|
Gestion de la batterie |
Gestion parfaite de la batterie : protection de la batterie et fonctions telles que la régulation automatique de la tension, la limitation du courant en continu, le calcul de la capacité de la batterie, l'égalisation automatique/la conversion de la charge flottante, le test de la batterie en ligne. |
Gestion complémentaire lumière et électricité |
Fonction de gestion complémentaire lumière/électricité parfaite, qui peut atteindre la priorité de l'alimentation en énergie solaire et maximiser l'utilisation de l'énergie solaire |
Statistique de puissance |
Consommation d'électricité de la charge, énergie solaire générée, énergie générée par le secteur, énergie générée par DG, décharge de la batterie, charge de la batterie |
Enregistrement de données |
Enregistrement de 90 jours de données historiques, les données historiques peuvent être téléchargées. 200 enregistrements d'alarme historique, 10 groupes de données de test de batterie |
Fonction d'alarme |
Fonctions parfaites de protection contre les défauts et d'alarme de défaut |
Réseauconception |
Fournir un port RS232, un contact sec et d'autres ports de communication pour la flexibilité du réseau ; Activation de la mise à niveau logicielle de l'extrémité proximale et du fonctionnement sans surveillance |
Interface de fonctionnement humanisée |
L'écran LCD est conçu avec un angle de 15 degrés, ce qui est plus intuitif et pratique pour le fonctionnement de l'utilisateur. Interrogez les paramètres de fonctionnement, les statistiques et les alarmes historiques du système via l'écran LCD. Contrôlez le système manuellement via l'écran LCD |
Protection contre la foudre |
Conception parfaite de protection contre la foudre sur les côtés AC et DC |
Conception économe en énergie |
Le système, en plus de la fonction d'économie d'énergie en veille du module redresseur, prend également en charge et donne la priorité à l'utilisation de l'énergie solaire à la charge, utilise pleinement l'énergie solaire, pour réaliser des économies d'énergie et réduire les émissions de gaz à effet de serre |
Type extérieur |
Le niveau de protection du système est jusqu'à IP55, peut être utilisé à l'extérieur. Le système est compact et facile à installer |
Système
|
Tous les équipements du système prennent en charge la maintenance à l'avant |
Le système adopte la technologie de veille du module redresseur, un double contacteur à régime permanent, une technologie de réglage de la vitesse du ventilateur et du shunt à faible puissance, et dispose d'une fonction d'économie d'énergie plus importante. |
|
Le chauffage AC en option permet au système de fonctionner à basse température de manière fiable |
|
Surveillance à distance |
Le modem est configuré avec la fonction GPRS qui peut réaliser une surveillance à distance en fournissant des données au serveur Internet |
Spécifications techniques:
Catégorie de paramètres |
Le nom du paramètre |
Description |
|
Environnement
|
Température de fonctionnement |
-20℃~+45℃ |
|
Température de stockage |
-40℃~+70℃ |
||
Humidité relative |
5 % HR ~ 90 % HR |
||
Altitude |
≤ 2000m (Un déclassement est requis à une altitude supérieure à 2000m) |
||
Autres |
Pas de poussières conductrices ni de gaz érosifs. Aucun risque d'explosion. |
||
Entrée CA
|
Système du pouvoir |
triphasé 5 fils |
|
Tension de phase d'entrée nominale |
Tension secteur 380Vac |
||
Plage de tension d'entrée |
85 Vca ~ 290 Vca |
||
Fréquence de tension alternative d'entrée |
45Hz ~ 65Hz |
||
Max. courant d'entrée |
≤ 55A (monophasé) |
||
Facteur de puissance |
≥ 0,99 |
||
Apport solaire
|
Tension d'entrée nominale |
68Vdc |
|
Plage de tension d'entrée |
60Vcc ~ 150Vcc |
||
Max. courant d'entrée |
50A (hauteur 1U) x (1 ~ 12) |
||
Sortie CC
|
Plage de tension CC de sortie |
42Vcc ~ 58Vcc |
|
Tension continue de sortie |
54.0V |
||
Courant continu de sortie |
0 ~ 200A |
||
Efficacité |
≥ 95 %, mode électrique pur (R48-3200E) ; ≥ 96 %, mode lumière pure |
||
Panneau de distribution solaire
|
Disjoncteur d'entrée |
63A/2P*12 pièces |
|
Protection contre la foudre solaire |
TC40-220D/2P*12 pièces |
||
Panneau de distribution CC
|
Sortie de chargement |
Fusible 160A/2 pièces, 100A/3 pièces Disjoncteur 63A/1P*6 pièces, 32A/1P*4 pièces, 16A/1P*2 pièces |
|
Protection contre la foudre CC |
TC40-85D/1P*1 pièces |
||
Entrée batterie |
Fusible 500A/1P*2 pièces |
||
Mécanique
|
Dimensions (mm)
|
Armoire |
600 (L) × 600 (P) × 1200 (H) |
Espace équipement utilisateur |
Hauteur : 3U ; largeur : 19 pouces |
||
Module solaire S48-3000 |
42 (1U W) × 285 (D, sans la poignée) × 135 (3U H) |
||
Module redresseur R48-3200 |
85,3 (2U W) × 287 (D, à l'exclusion du LOGO) × 132,3 (3U H) |
||
Poids (kg)
|
Module solaire S48-3000 |
3 |
|
Module redresseur R48-3200 |
3.5 |
